三角形节能式美变突破了传统的平面式结构,采用三相对称立体式结构,产品三相铁芯磁路完全对称,磁阻大大减少,励磁电流,空载损耗显著降低,是一种使用传统材料,但运行噪音更低,结构更为紧凑的高效节能型变压器。其在节能降耗,省材环保上的出色表现,完全符合我国的节能方针。

三角形节能式美变结构特点：

铁心：采用材质性能不低于30ZH120冷轧硅钢片；三相三柱立体对称结构有较平衡的三相磁路；每组(卷)芯片由薄钢带在专用铁心卷绕机上绕制,压力均匀紧实；铁心框片经真空退火处理,消除应力,提高电磁性能；铁心表面涂环氧树脂漆,防潮,固化。

绕组：采用低氧铜材质的纸包铜扁线或QQ-2缩醛漆包圆铜线；低压线圈为双层或四层圆铜式或新螺旋式,或箔式。高压线圈为多层圆筒式；线圈油道为瓦楞结构,层间绝缘为双面点胶纸；低压及高压表面均加绕环氧树脂半粘性玻璃纤维带,增加机械强度。

器身,引线：采用绝缘纸板制作上下铁轭绝缘；采用层压木制作平衡垫块绝缘；采用层压纸板作引线支架；所有紧固件均为有效锁紧的防松螺母。

油箱：采用三角形结构的全密封波纹油箱,三相均设置波纹片以保证散热及补偿随油温变化而致油体积变化的膨缩体积；箱盖面上装有带压力释放阀的油位计便于加油及观察油面高度,及对变压器内部突发故障过压时释放压力安全保护。

三角形节能式美变产品特点：

1.节电节能：空载损耗减少40%—50%,负载损耗减少7%-10%；

2.降低线损：空载电流减少90%以上；

3.超静音：噪声降低10-15分贝；

4.无干扰：漏磁减少50%以上；

5.节约原材料：铜铁成本减少20%-30%；

6.经济效益显著：十年变电成本比新S9下降17.2%。

三角形节能式美变执行标准：

1. IEC60076-1:1993 电力变压器

2. GB1094.1-1996 电力变压器

3. GB6451-2008 油浸式电力变压器技术参数和要求

4. JB/T10088-2004 6KV~500KV级电力变压器声级

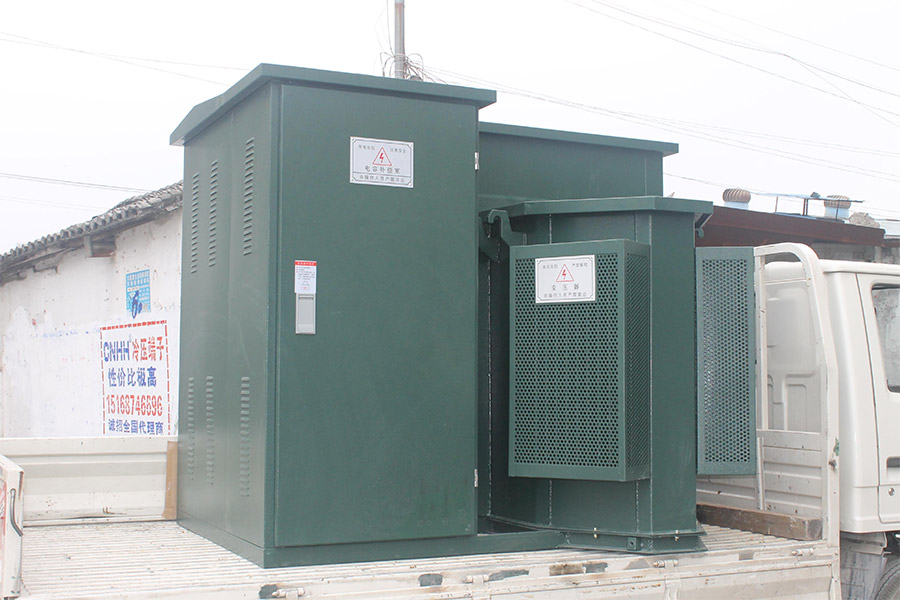

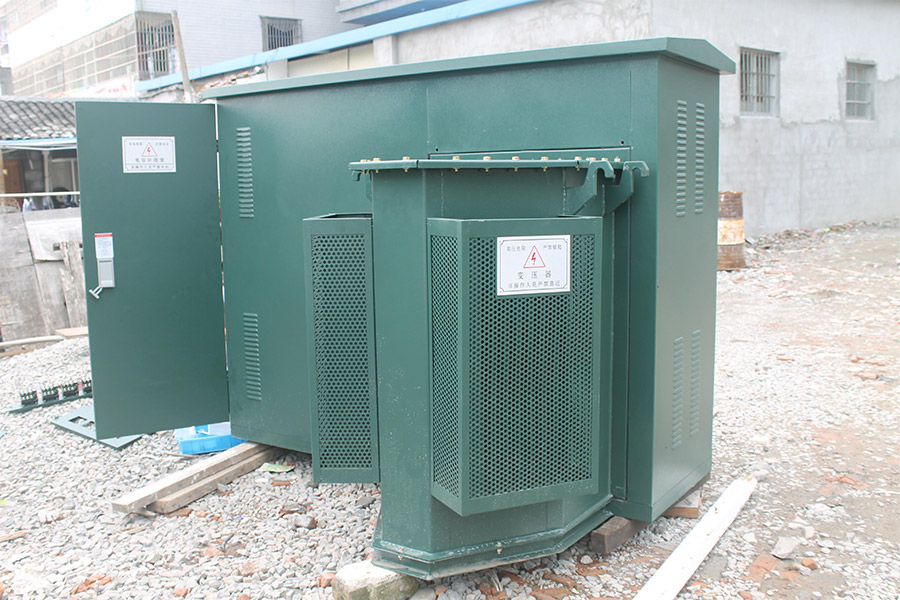

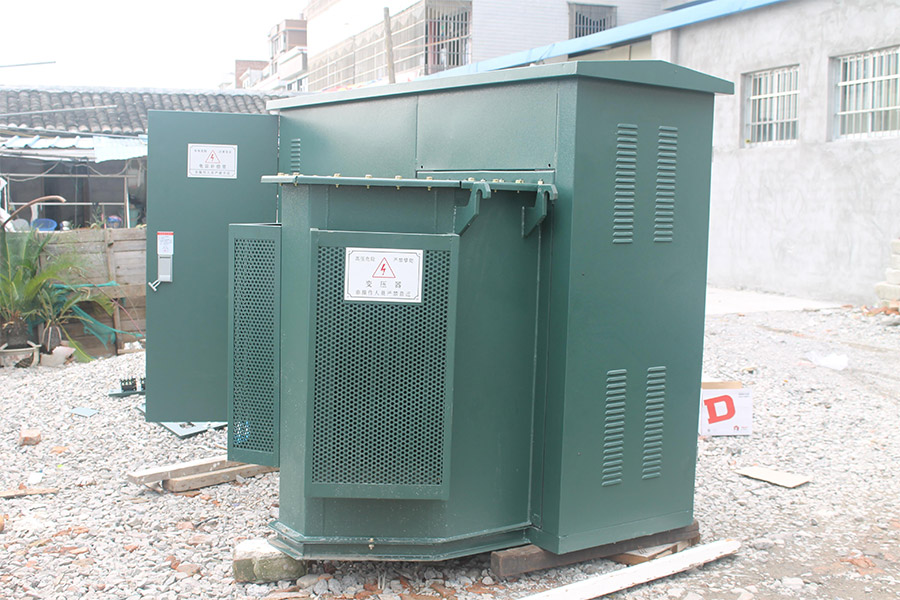

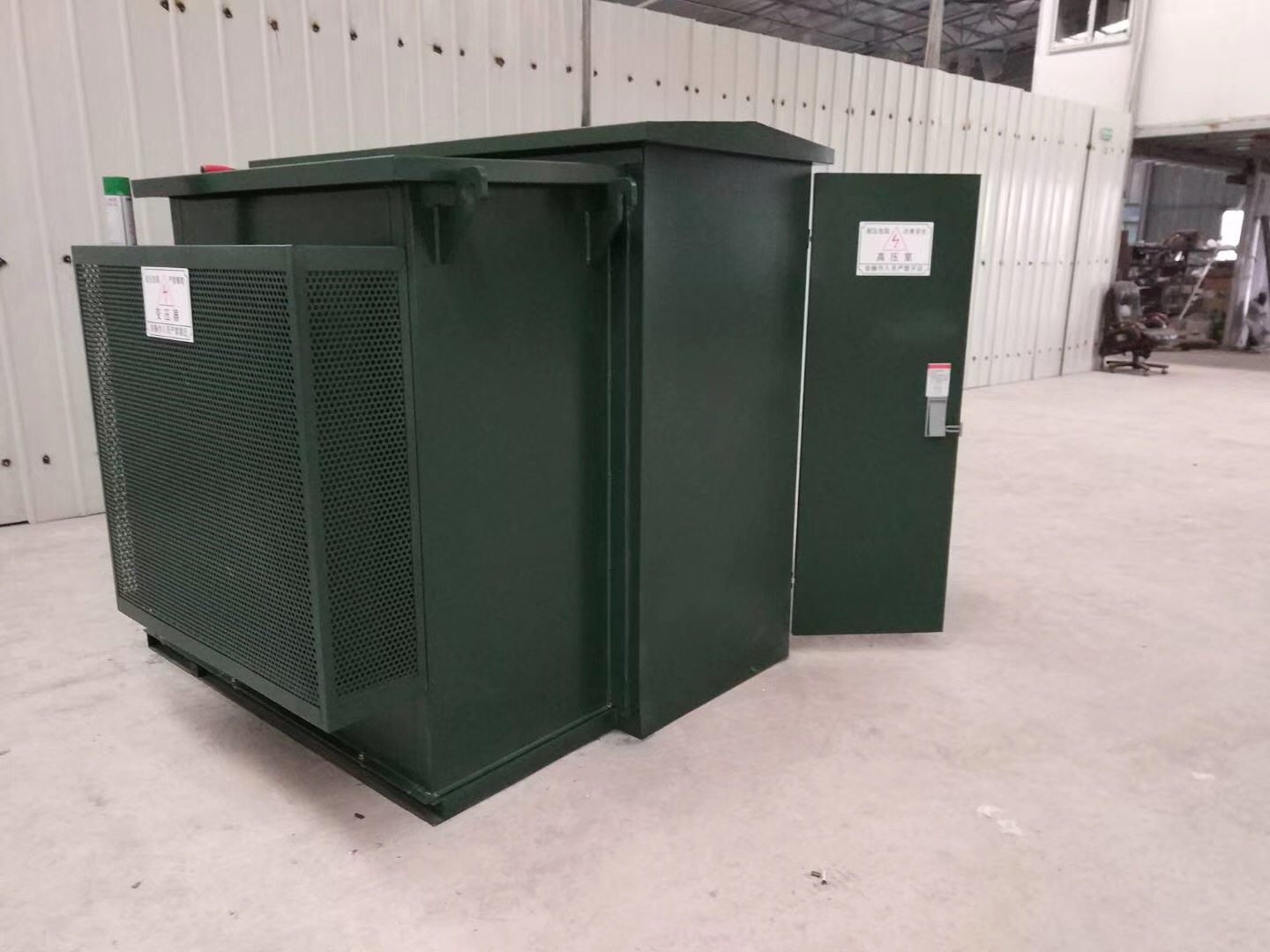

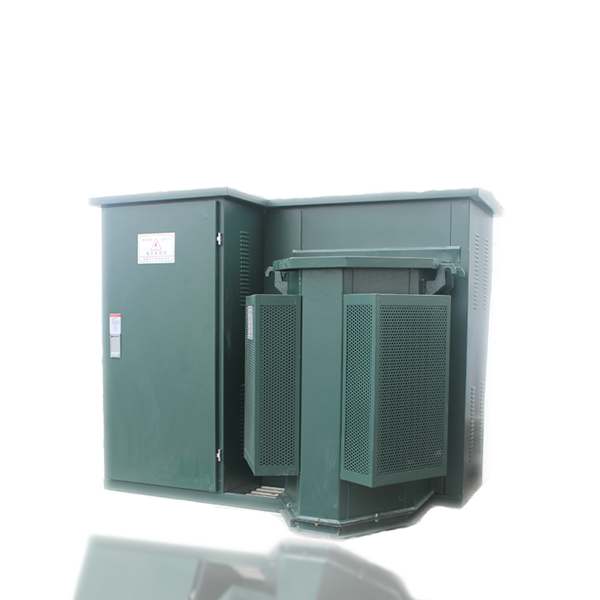

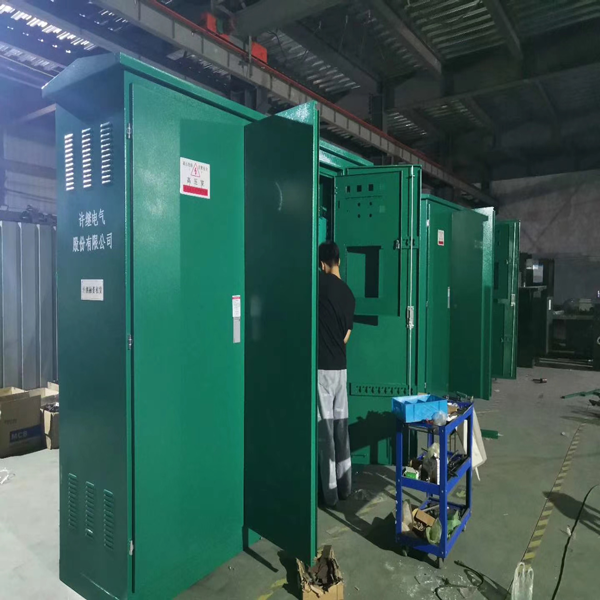

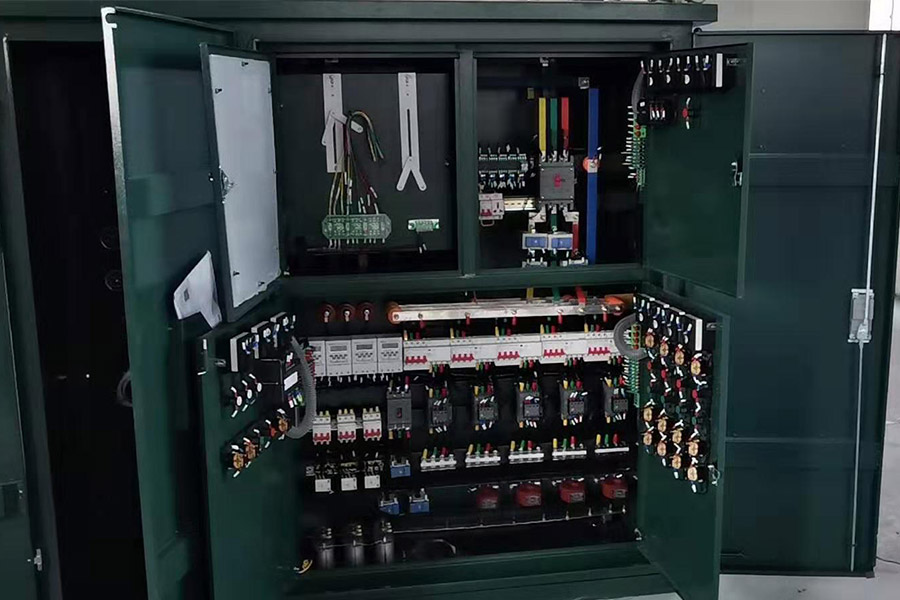

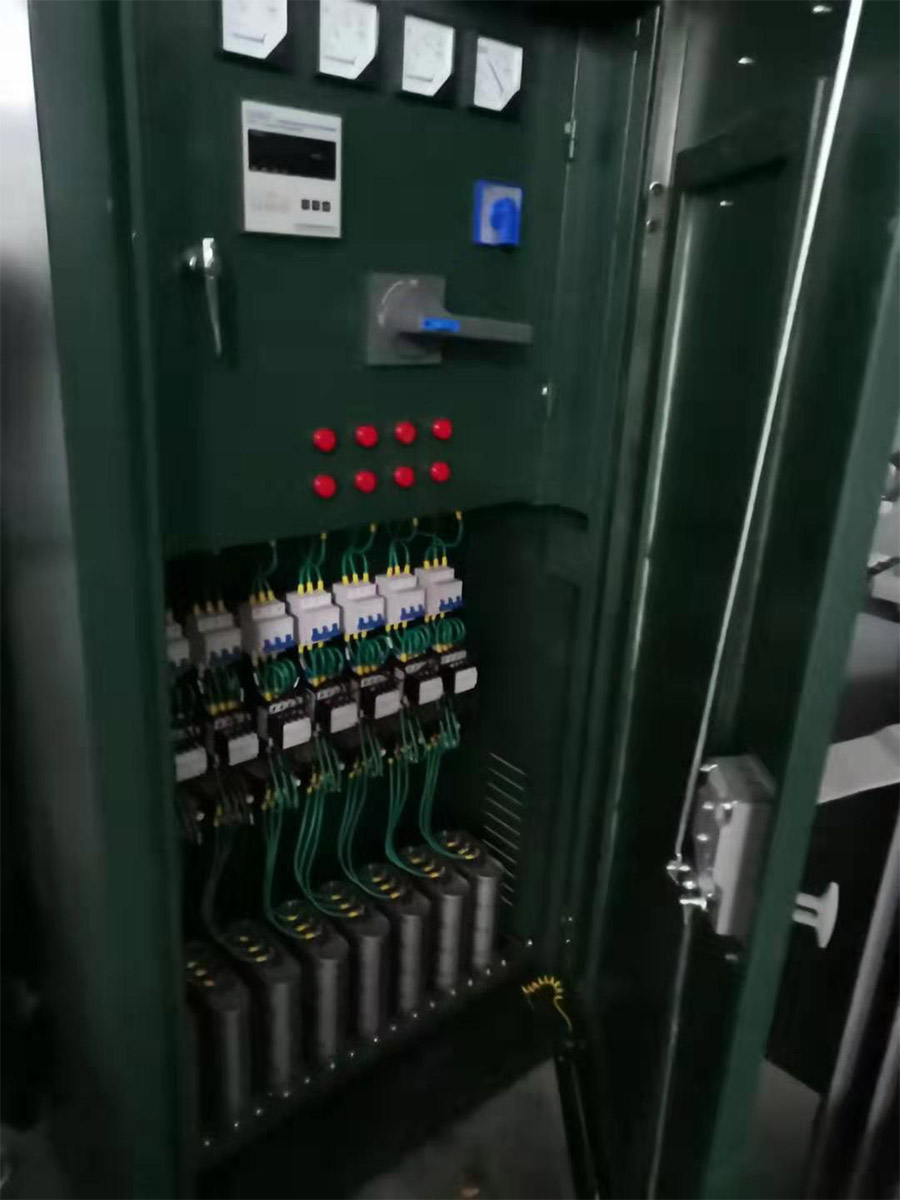

三角形节能式美变实物图：
